一、概述
DMY100數字電接點壓力表采用高性能壓阻傳感器，應用單片機電路，高抗干擾軟件設計，高性能低溫漂信號放大處理電路。在被測壓力達到設定值時輸出開關量信號，具有兩路常開常閉轉換觸點，方便連接電氣控制，設置操作簡單，測量精度高，長期穩定性好等突出特點。顯示采用高亮度LED數碼管，讀數直觀，抗震性能好，壽命長。
二、主要技術指標
1. 測量范圍：（0～1.60）MPa
2. 供電電源：DC24V
3. 控制輸出：兩路常開常閉轉換觸點
4. 準確度等級：1.0級
5. 數字顯示：四位LED數碼管
6. 觸點負載：5A/250VAC
7. 控制范圍：零點至滿量程可設定
8. 采集速度：每秒80次
9. 切換位差：0.02 MPa
10. 過載能力：150%FS
11. 環境溫度：－20℃～60℃
12. 連接螺紋：M20×1.5（或按用戶要求）

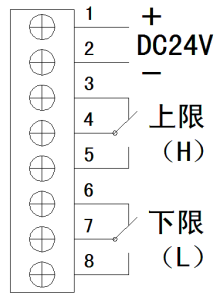

三、電氣接線圖（接線端子在表內）
四、上限、下限設置及校零
（雙上限為：上限H、上限L設置；雙下限為：下限H、下限L設置）
1．按（設置）鍵，顯示H為上限值，顯示L為下限值，按（▲）鍵數字上翻，按（▼）鍵數字下翻。分別設置上限值和下限值。按（確定）鍵完成設置。
2．同時按（▲）（▼）鍵3秒校零。
注意事項：安裝時嚴禁扳動外殼
